Для удобства использования каталога компании TopLine представляем справочную информацию, с помощью которой навигация по каталогу будет гораздо проще

ВИДЫ
ВЫВОДОВ

Схема SMD компонентов отсортирована по типу вывода
ВИДЫ
ВЫВОДОВ
  • Тип вывода:Крыло чайки
  • Изображение:Крыло чайки SMD
  • Компоненты:QFP, TSOP
  • Тип вывода:J-вывод
  • Изображение:J-вывод SMD
  • Компоненты:PLCC, SOJ
  • Тип вывода:Шариковый вывод
  • Изображение:Шариковый вывод SMD
  • Компоненты:BGA, Chip Scale, Flip Chip(Bump)
  • Тип вывода:Металлизированная контактная поверхность
  • Изображение:Металлизированная контактная поверхность SMD
  • Компоненты:Конденсаторы, Резисторы

ШАГ
ВЫВОДОВ

ШАГ ВЫВОДОВ КОМПОНЕНТОВ

Как правильно замерять шаг вывода SMD компонентов
ШАГ ВЫВОДОВ SMD компонентов
ШАГ ВЫВОДОВ SMD компонентов
  • Шаг вывода SMD компонента – это не расстояние от вывода до вывода
  • Шаг вывода – это расстояние от центра до центра выводов

ВИДЫ
УПАКОВКИ

ВИДЫ УПАКОВКИ SMD компонентов

Виды упаковки SMD компонентов.(Треи, пеналы, катушки, кассеты)
ВИДЫ УПАКОВКИ
Различают 4-е вида упаковки SMD компонентов:
  • Треи - Трей SMD
  • Пеналы - Пенал SMD
  • Катушки - Катушка SMD
  • Кассеты - Кассета SMD

ОПИСАНИЕ
КОРПУСОВ

Код корпуса smd

Как правильно читать код корпуса SMD
ВИДЫ УПАКОВКИ
Описание корпуса компонента определяется четырехзначным цифровым кодом: это длина и ширина, как показано на примере ниже. ВИДЫ УПАКОВКИ SMD компонентов

Оборудование

Предлагаем лучшее оборудование для работы с smd компонентами

Трафаретные принтеры

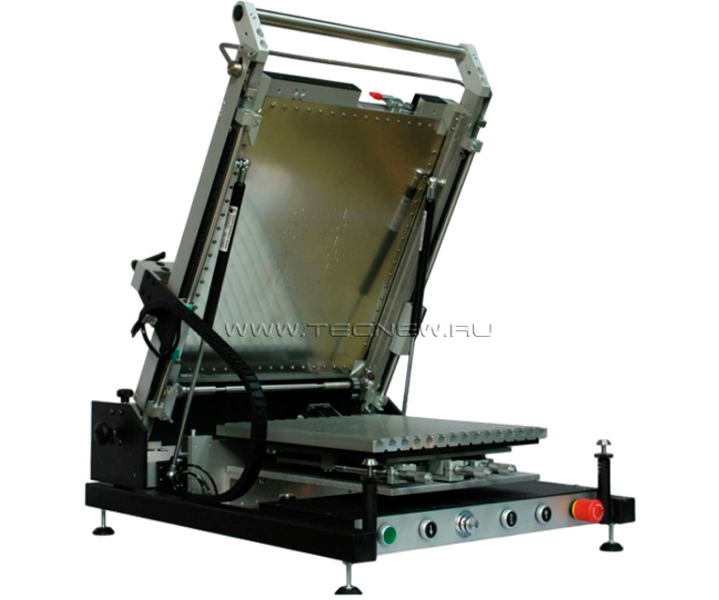

mechatronic systems s90
Полуавтоматический трафаретный принтер MECHATRONIC SYSTEMS S90

Полуавтоматический трафаретный принтер Mechatronic Systems S90 с видео системой - это надежное и недорогое прецизионное устройство, разработанное для опытного, мелкосерийного и среднесерийного производства ответственных изделий.

Установщики компонентов

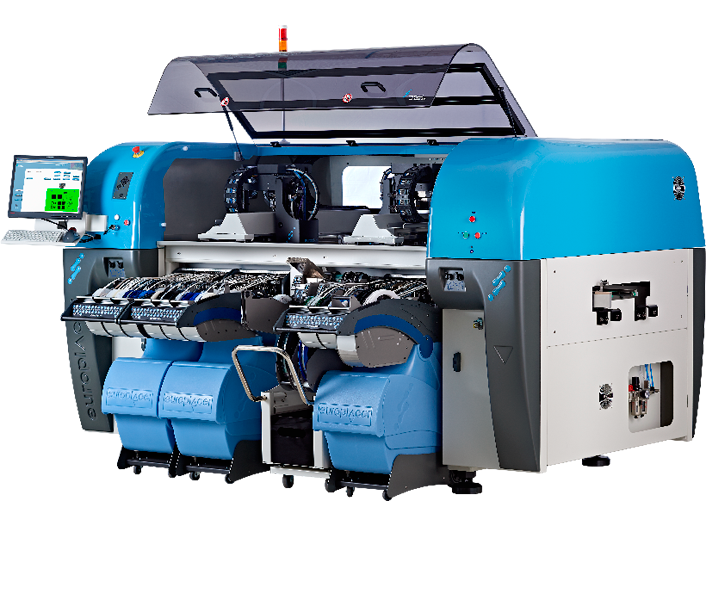

europlacer iineo
Автоматический установщик компонентов поверхностного монтажа Europlacer iineo

Серия iineo устанавливает широчайший спектр компонентов с размером от 01005 до 70 х 70 мм и высотой до 35 мм, разъемы до 100 мм длинной и любые компоненты нестандартной формы весом до 300 грамм.

Печи оплавления припоя

Конвекционная система оплавления припоя SMT QUATTRO PEAK® L (N<sub>2</sub>)
Конвекционная система оплавления припоя SMT QUATTRO PEAK® L (N2)

Печь обладает высокой производительностью с запатентованной концепцией SMT Quattro Peak® L (N2) для больших мощностей в серийном производстве. Печь отвечает самым высоким требованиям.

Оптические инспекции

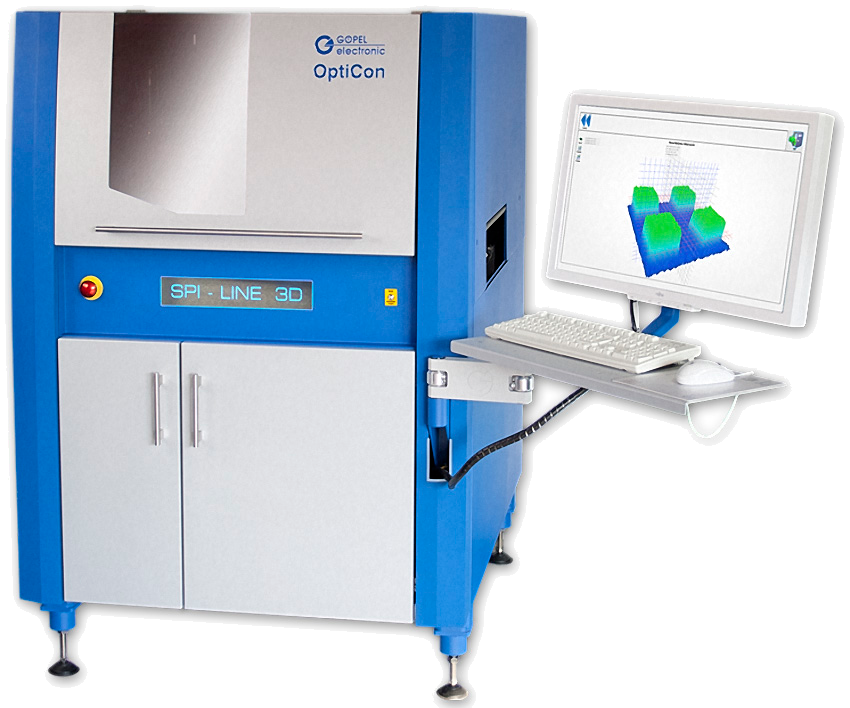

OptiCon SPI-Line 3D
Установки для проверки выводных компонентов OptiCon SPI-Line 3D

Установки OptiCon SPI-Line 3D отличаются от множества других систем проверки нанесения паяльной пасты тем, что обеспечивают по-настоящему точное измерение всех параметров оттиска.
